一、?什么是電阻功率系數
電阻功率系數(Power Coefficient of Resistance，PCR)：電阻每改變單位功率時，阻值的相對變化量。功率系數和溫度系數(Temperature Coefficient of Resistance，TCR）均反應了溫度對電阻阻值的影響，不同的是，功率系數為電阻施加功率后，由于自熱引起的阻值相對變化，而溫度系數為環境溫度
通過熱傳導引起阻值漂移的變化率。?
?
?
二、?功率系數對同軸分流器工作有什么影響
同軸分流器由于其優異的交直流差和相位移性能，使其廣泛應用于計量實驗室校準寬頻電流源，包括帶功率功能的設備如F廠商的61系列。但在實際應用中，計量人員經常會遇到以下幾個問題：
1）校準時需往同軸分流器加載電流并達到熱平衡后才可開始測量，而單次測量的典型熱平衡時間在10分鐘左右，通常的寬頻功率源具有多個電流量程，因此完成整個設備的校準是一件非常費時的工作。
2）同一個分流器在加載不同電流時，由于發熱量不一致，導致阻值發生變化，會引入由功率系數導致的不確定度分量。對于精度要求較高的應用場合，需要更換不同規格的分流器且對數據進行修正，會導致校準效率進一步下降。
?
?
三、?超低功率系數的同軸分流器對校準的優化
天恒測控深度分析同軸分流器使用中存在的上述問題，通過優化散熱結構、選取超低溫度系數的電阻元件、增加電阻數量等手段，研制了具有超低功率系數的TH0420參考級同軸分流器，并與原有的TH0400同軸分流器（與國際一線產品全面對標）進行了比對測試：在二種分流器上分別施加100A的標稱直流電流，測量二者阻值隨時間的變化，并繪制了同軸分流器阻值時漂曲線。如圖1所示：
?

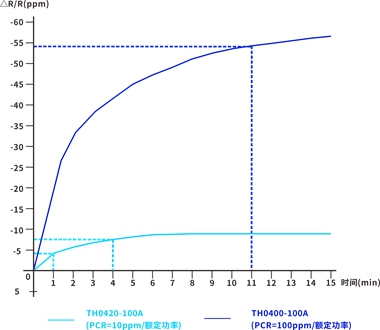

圖1? 典型同軸分流器施加電流后的阻值時漂曲線
?
1）初步結論
TH0420在1min時其電阻相對變化值優于5ppm，達到熱平衡后的電阻相對變化也僅為8ppm，是TH0400的1/7。
TH0420測量建立時間僅需4min，而TH0400需至少11min。由此可見：功率系數越低的同軸分流器，測量建立時間（熱平衡時間）越短，性能越優。
?
2）理論分析
功率系數越低，額外引入的測量不確定度越小，測量結果越準確。實際工作中，電阻因自熱將引起阻值變化，并引入額外的測量不確定度δP，計算如下式所示：
注：Im為工作電流，In為標稱電流
?
以標稱電流In均為100 A的TH0400和TH0420為例，分別計算工作電流Im為90 A和60A時額外引入的測量不確定度δP，結果如表1所示：
?
?

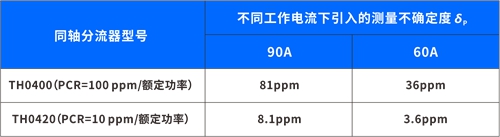

表1? 典型同軸分流器在不同工作電流下引入的測量不確定度δP
?
由表可知：1）工作電流Im越大，產生的自熱量越大，δP越大；2）功率系數越低，δP越小，對測量結果干擾越小。實際工作中，應盡量選取低功率系數的同軸分流器。
?
?
四、?天恒TH0420參考級同軸分流器
?
?
?
?
